Den standardnøglede serie B LH-FGG
Det karakteristiske træk ved disse konnektorserier er et nøglesystem, som tillader højere kontakttæthed og forhindrer alle fejl i justeringen. De forskellige nøglealternativer forhindrer uønsket krydsparring af ellers lignende stik. Det er også muligt at bruge krympekontakter for at reducere kabelsamlingstiden. Disse stikserier omfatter 0B til 5B-serien samt 00-multipolet og 2G (forkortet version af 2B-serien), nogle vakuumtætte modeller er også tilgængelige.
B-serien JH-FGG tilbyder et fleksibelt, praktisk, holdbart og pålideligt cirkulært flerpolet stik til applikationer, der kræver hurtig og sikker Push-Pull-låsning.
Det selvlåsende system gør det muligt at sammenkoble stikket ved blot at skubbe stikket aksialt ind i stikkontakten.
Når først den er ordentligt låst, kan forbindelsen ikke afbrydes ved at trække i kablet eller nogen anden komponentdel bortset fra den ydre udløsermuffe.
Gør det til et ideelt valg til halvlederfremstillings- og testprocesser, test og måling, instrumentering, medicinsk udstyr, forskning og audio/video-applikationer.
HOVEDTRÆK:
B-seriestik giver følgende hovedfunktioner:
– Sikkerhed af Push-Pull selvlåsende system – flerpolede typer 2 til 64 kontakter
– lodde-, krympe- eller printkontakter (lige eller albue) – høj pakningstæthed for pladsbesparelser
– 360 graders afskærmning for fuld EMC-afskærmning. – nøglesystem («G»-nøglestandard)
– flere nøglemuligheder for at undgå krydsparring af lignende stik til konnektorjustering
Delafsnit, der viser interne komponenter
| INGEN. |
Fast fatning |
Lige stik |
| 1. |
ydre skal |
ydre skal |
|
2. |
jordingskrone |
låsemanchet |
| 3. |
holdering |
spændetangsmøtrik |
|
4. |
sekskantet møtrik |
delt indsatsholder |
| 5. |
låseskive |
isolator |
| 6. |
isolator |
mandlig kontakt |
| 7. |
kvindelig kontakt |
spændetang |
Tekniske egenskaber
Mekanisk og klimatisk
Karakteristika Værdi Standard
Endurance >5000 cyklusser IEC 60512-5 test 9a
Luftfugtighed op til 95 procent ved 60 grader C
Temperaturområde - 55 grader C plus 250 grader C
Modstand mod vibrationer 10-2000 Hz, 15 g IEC 60512-4 test 6d
Stødmodstand Stødmodstand IEC 60512-4 test 6c
Saltspray-korrosionstest > 144h IEC 60512-6-test 11f
Beskyttelsesindeks (sammenkoblet) IP50 IEC 60529
Klimakategori 55/175/21 IEC 60068-1
Elektrisk
Karakteristika Værdi Standard
Afskærmning at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
De forskellige test er udført med JH-FGG og JH-EGG stikpar, med forkromet messingskal og PEEK isolator.

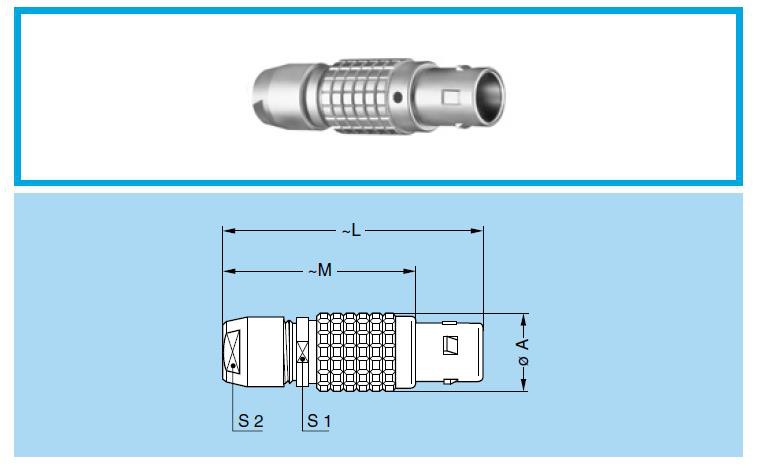

JH-FGG B Series Han lige stik
JH-FGG Lige stik, nøgle (G) eller nøgler (A...M og R),kabelspænde
| Reference | Mål (mm) | |||||
| Model | Serie | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Lige stik, nøgle (G) eller nøgler (A...M), kabelspænde ogmøtrik til montering af bøjningsaflastning
| Henvisning | Mål (mm) | |||||
| Model | Serie | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
detaljer
Produktnavn: Push Pull Selvlåsende multipolet lige stikstik
Oprindelse: Kina Mærkenavn: Greatmade Type: cirkulær push pull
Miljø: Indendørs Køn: Kvinde/Mand Overfladebehandling: Perlekrom
Ben: 2 til 16 ben IP Grad: IP50 Kontakt Type: Lodde
Kontakt behandlere: Forgyldt guld Udholdenhed: Over 5000 gange push-pull Hus Materiale: Forkromet messing
Isolator Materiale: PPS Anvendelse: Automotive/Kommunikation/Industri/LED display
Emballage
1 PCS stik i en PE-pose
50-100 PCS-stik i en lille æske/tegneserie
- Havn: Shenzhen, Kina
FAQ
Q1: Hvordan fungerer et push pull-stik?
Push-pull-stik forhindrer med succes utilsigtede afbrydelser ved brug af en stærk, selvlåsende mekanisme, der tillader stikket at blive parret ved at skubbe stikket ind i stikkontakten. Forbindelsen kan dog ikke brydes ved blot at trække i den.
Q2: Kan du producere tilpassede produktordrer? OEM eller ODM ordrer?
Jo da. Med OEM- og ODM-produktionserfaring er vi i stand til at give dig one-stop Custom Connector Solutions.
Q3: Giver du gratis prøve?
Nej, og du skal betale for leveringsgebyr.
Q4: Hvordan transporterer du varerne?
Som vores store efterspørgsel efter, kan det foregå med AIR / SEA Fragt / ekspreslevering (f.eks. DHL/UPS/FEDEX).
