Den standardnøglede serie B LH-FGG/EGG
Det karakteristiske træk ved disse konnektorserier er et nøglesystem, som tillader højere kontakttæthed og forhindrer alle fejl i justeringen. De forskellige nøglealternativer forhindrer uønsket krydsparring af ellers lignende stik. Det er også muligt at bruge krympekontakter for at reducere kabelsamlingstiden. Disse stikserier omfatter 0B til 5B-serien samt 00-multipolet og 2G (forkortet version af 2B-serien), nogle vakuumtætte modeller er også tilgængelige.
Til applikationer, der kræver hurtig og sikker Push-Pull-låsning, giver B Series JH-EGG et fleksibelt, nyttigt, robust og pålideligt cirkulært flerpolet stik.
Det selvlåsende system gør det muligt at sammenkoble stikket ved blot at skubbe stikket aksialt ind i stikkontakten.
Når først den er ordentligt låst, kan forbindelsen ikke afbrydes ved at trække i kablet eller nogen anden komponentdel bortset fra den ydre udløsermuffe.
Gør det til et ideelt valg til halvlederfremstillings- og testprocesser, test og måling, instrumentering, medicinsk udstyr, forskning og audio/video-applikationer.
HOVEDTRÆK:
B-seriestik giver følgende hovedfunktioner:
– Sikkerhed af Push-Pull selvlåsende system – flerpolede typer 2 til 64 kontakter
– lodde-, krympe- eller printkontakter (lige eller albue) – høj pakningstæthed for pladsbesparelser
– 360 graders afskærmning for fuld EMC-afskærmning. – nøglesystem («G»-nøglestandard)
– flere nøglemuligheder for at undgå krydsparring af lignende stik til konnektorjustering
Delafsnit, der viser interne komponenter
| INGEN. |
Fast fatning |
Lige stik |
| 1. |
ydre skal |
ydre skal |
|
2. |
jordingskrone |
låsemanchet |
| 3. |
holdering |
spændetangsmøtrik |
|
4. |
sekskantet møtrik |
delt indsatsholder |
| 5. |
låseskive |
isolator |
| 6. |
isolator |
mandlig kontakt |
| 7. |
kvindelig kontakt |
spændetang |
Tekniske egenskaber
Mekanisk og klimatisk
Karakteristika Værdi Standard
Endurance >5000 cyklusser IEC 60512-5 test 9a
Luftfugtighed op til 95 procent ved 60 grader C
Temperaturområde - 55 grader C plus 250 grader C
Modstand mod vibrationer 10-2000 Hz, 15 g IEC 60512-4 test 6d
Stødmodstand Stødmodstand IEC 60512-4 test 6c
Saltspray-korrosionstest > 144h IEC 60512-6-test 11f
Beskyttelsesindeks (sammenkoblet) IP50 IEC 60529
Klimakategori 55/175/21 IEC 60068-1
Elektrisk
Karakteristika Værdi Standard
Afskærmning at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
De forskellige test er udført med JH-FGG og JH-EGG stikpar, med forkromet messingskal og PEEK isolator.

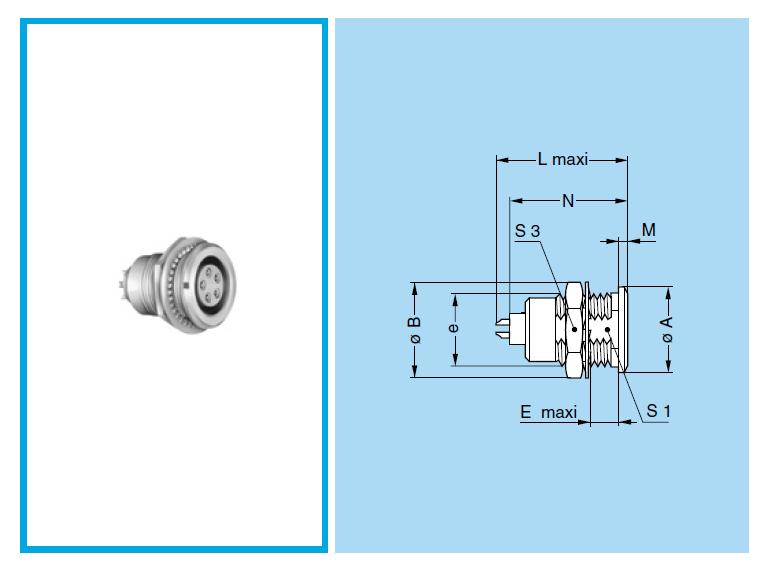

JH-EGG B-serien kvindelig fast fatning
JH-ÆG Fast fatning, møtrik, nøgle (G) eller nøgler (A...M og R)
| Henvisning | Mål (mm) | |||||||||
| Model | Serie | A | B | e | E | L | M | N | S1 | S3 |
| JH-ÆG | 00 | 8 | 10.2 | M7×0.5 | 6.0 | 15.5 | 1.0 | 13.7 | 6.3 | 9 |
| JH-ÆG | 0B | 14 | 12.4 | M9×0.6 | 7.0 | 20.7 | 1.2 | 19.1 | 8.2 | 11 |
| JH-ÆG | 1B | 18 | 15.8 | M12×1.0 | 7.5 | 23.0 | 1.5 | 21.1 | 10.5 | 14 |
| JH-ÆG | 2B | 22 | 19.2 | M15×1.0 | 8.5 | 26.7 | 1.8 | 24.6 | 13.5 | 17 |
| JH-ÆG | 3B | 25 | 25.0 | M18×1.0 | 11.5 | 30.7 | 2.0 | 28.1 | 16.5 | 22 |
| JH-ÆG | 4B | 28 | 34.0 | M25×1.0 | 12.0 | 35.7 | 2.5 | 34.1 | 23.5 | 30 |
| JH-ÆG | 5B | 40 | 40.0 | M35×1.0 | 11.0 | 43.5 | 3.0 | 39.6 | 33.5 | - |
detaljer

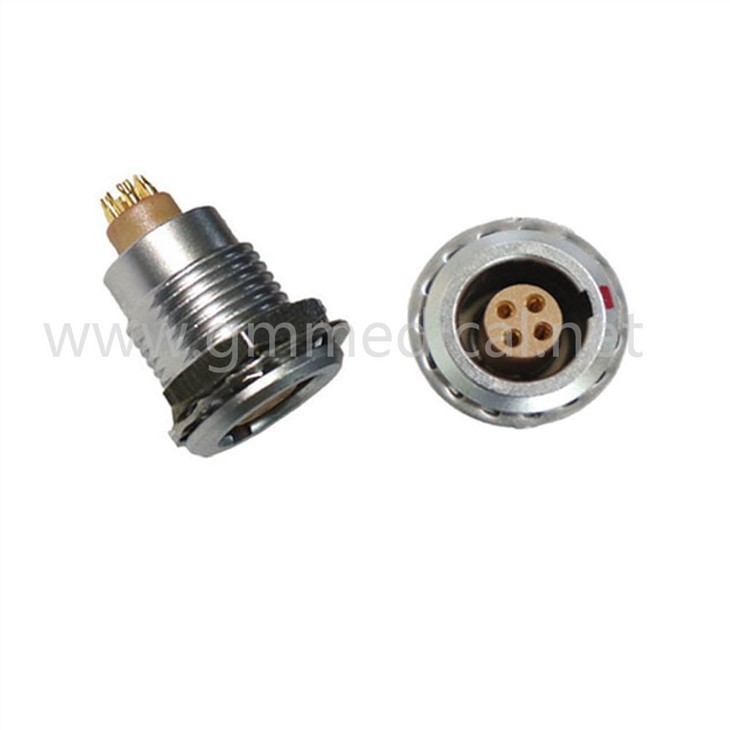

Produktnavn: Push Pull Selvlåsende multipolet stik fast stik
Oprindelse: Kina Mærkenavn: Greatmade Type: cirkulær push pull
Miljø: Indendørs Køn: Kvinde/Mand Overfladebehandling: Perlekrom
Ben: 2 til 16 ben IP Grad: IP50 Kontakt Type: Lodde
Kontakt behandlere: Forgyldt guld Udholdenhed: Over 5000 gange push-pull Hus Materiale: Forkromet messing
Isolator Materiale: PPS Anvendelse: Automotive/Kommunikation/Industri/LED display
Emballage
1 PCS stik i en PE-pose
50-100 PCS-stik i en lille æske/tegneserie
- Havn: Shenzhen, Kina
- Leveringstid:
-
Antal (styk) 1 - 200 201 - 500 >500 Leveringstid (dage) 5 7 Skal forhandles
FAQ
Q1: Hvordan fungerer et push pull-stik?
Push-pull-stik forhindrer med succes utilsigtede afbrydelser ved brug af en stærk, selvlåsende mekanisme, der tillader stikket at blive parret ved at skubbe stikket ind i stikkontakten. Forbindelsen kan dog ikke brydes ved blot at trække i den.
Q2: Kan du producere tilpassede produktordrer? OEM eller ODM ordrer?
Jo da. Med OEM- og ODM-produktionserfaring er vi i stand til at give dig one-stop Custom Connector Solutions.
Q3: Giver du gratis prøve?
Nej, og du skal betale for leveringsgebyr.
Q4: Hvordan transporterer du varerne?
Som vores store efterspørgsel efter, kan det foregå med AIR / SEA Fragt / ekspreslevering (f.eks. DHL/UPS/FEDEX).
